■検討フロー

　　　　　　　マンション建築に際し、建設地周辺からの騒音に対する対策が必要となります。

　　　　　　　弊社では、次の様なフローに従い外周壁(主に窓サッシ)の必要遮音量の検討を行っています。

　詳細

　詳細

　詳細

　詳細

　詳細

     <NO>

<YES>

�@目標値の設定　

　

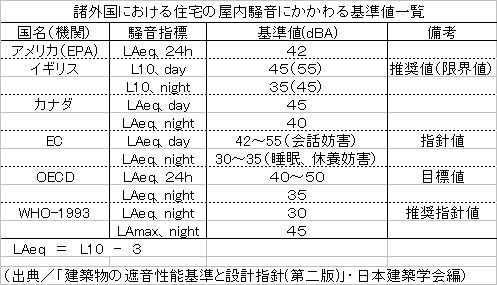

室内騒音の推奨値として「日本建築学会」から次の基準値が提案されています。　また、「諸外国における基準値」の資料も掲載致します。

　

室内騒音に関する適用等級(日本建築学会)

建築物	室用途	騒音レベル（dBA）			騒音等級
		１級	２級	３級	１級	２級	３級
集合住宅	居室	３５	４０	４５	N-35	N-40	N-45
ホテル	客室	３５	４０	４５	N-35	N-40	N-45
事務所	一般事務所	４０	４５	５０	N-40	N-45	N-50
学校	普通教室	３５	４０	４５	N-35	N-40	N-45
病院	病室（個室）	３５	４０	４５	N-35	N-40	N-45

　

適用等級の意味（日本建築学会）

適用等級	遮音性能の水準	性能水準の説明
１級	遮音性能上優れている	建築学会が推奨する好ましい性能水準
２級	遮音性能上標準的である	一般的な性能水準
３級	遮音性能上やや劣る	やむを得ない場合に許容される性能水準

　

　

フローに戻る

�A騒音源の抽出　

　

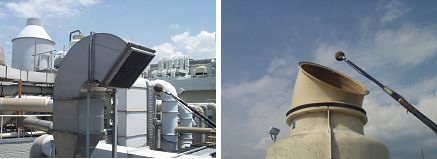

建設予定地周辺の騒音について実測して求めますが、騒音源としては自動車、鉄道、地下鉄、航空機などの交通機関による騒音、隣接建物の屋外機設備機器による騒音、街頭騒音などが対象となります。

　

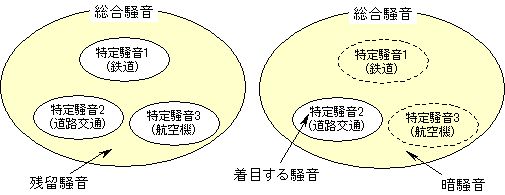

　また、外周壁に入射するレベルは、それらの騒音が幾つか合成されることから総合騒音(total noise)と呼びます。また、総合騒音の中で音響的に明確に識別できる騒音は特定騒音(specific noise)と定義されています。

　

　更に、総合騒音の中から全ての特定騒音を除いた残りの騒音を残留騒音（residual noise）、ある特定の騒音に着目する時、それ以外の騒音を暗騒音（background noise）と呼びます。

　

　

　

フローに戻る

�B現況の騒音実測

　　　＜測定に関する留意点＞

建設予定地周辺の騒音測定は、次の【要点】を考慮し実施いたします。　　　　　

　　　　 【測定位置に関する要点】

　

騒音源（特定騒音）近傍の騒音レベル

最大騒音位置とそのレベル

　

平面的な騒音分布

　

垂直（高さ方向）の騒音分布

　　　　　【その他の要点】

　

騒音レベルの時間変動

音源種類

音源指向性と伝搬経路

　

周辺建物・施設の条件

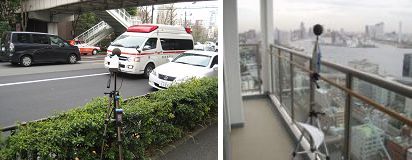

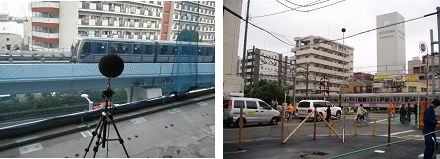

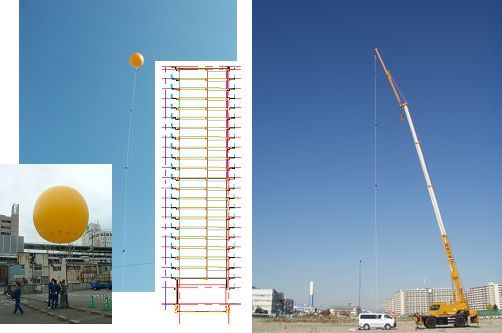

　　　　＜　測定状況　＞

フローに戻る

�C騒音伝搬モデル作成･外周壁入射音レベルシミュレーション

　　　＜騒音伝搬モデルの作成＞

　　　　騒音伝搬シミュレーションのモデルは、騒音実測値や周辺建物・施設及び対象の建物を

       コンピュターソフトを使用し作成します。

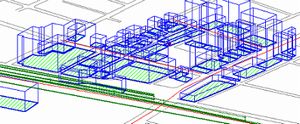

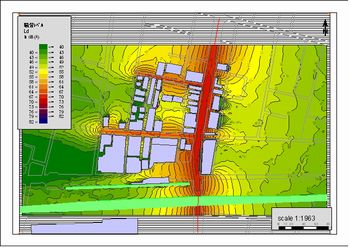

　　　　【騒音伝搬シミュレーションモデル　（使用ソフト：SoundPLAN/Braunstein+Berndt社製)】

　　　　＜外周壁入射音シミュレーション＞

　　　　騒音実測値とコンピュターソフトで計算した値の整合性を検証しながら、対象建物の外周壁に

　　　 入射する騒音を求めます

　　　　【外周壁入射音シミュレーション／騒音レベル分布図】

フローに戻る

�D外周壁（主に窓サッシ）遮音性能検討と室内騒音レベル予測

　　　　外周壁に入射する騒音に対し、室内騒音目標値を満足する窓サッシや換気スリーブなどに

        必要な遮音性能について検討します。

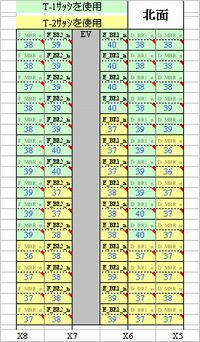

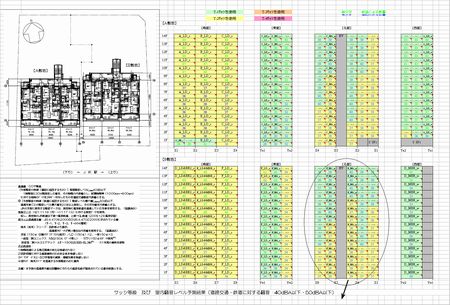

　　　　【窓サッシの必要遮音性能（T等級）と予測室内騒音レベル】

フローに戻る
